地腳螺栓
其實在我們的生活中其實是最常見的一種的螺栓,尤其是大馬路上的廣告牌子,高樓大廈的基建當中都是存在地腳螺栓的,甚至還有一些簡易的廠房中,固定設備的機器也是大多需要用到地腳螺栓的。而且地腳螺栓也是分的比較詳細的,不同的設備用的地腳螺栓也是不盡相同的。

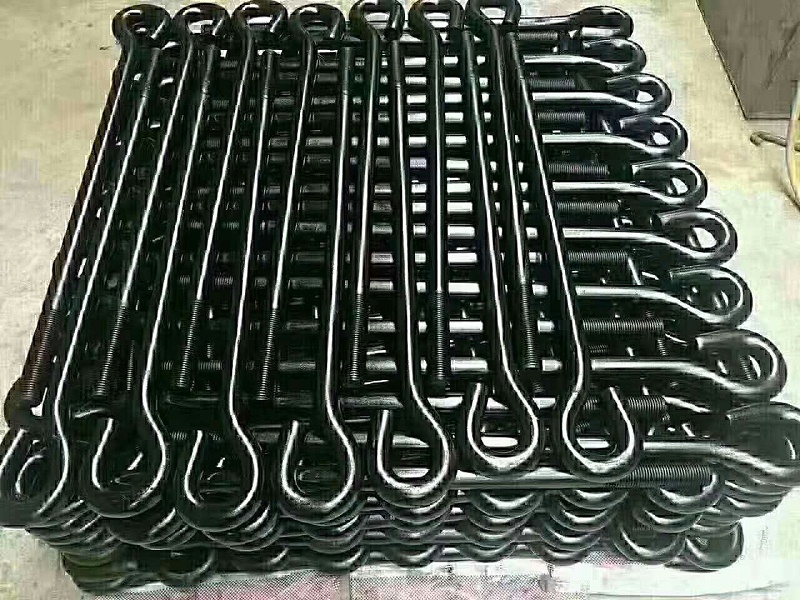

地腳螺栓一般分為:固定地腳螺栓、活動地腳螺栓、脹錨地腳螺栓和粘接地腳螺栓。其中根據外形不同分為:L型預埋螺栓、9字型預埋螺栓、U型預埋螺栓、焊接預埋螺栓、底板預埋螺栓等。
地腳螺栓 是埋設在地面或者基礎里面,在就是基礎和機器設備連接起來的工具。一般用Q235鋼,即為光圓的。螺紋鋼(Q345)強度大,做螺母的絲扣沒有光圓的容易。對于光圓地腳螺栓而言,埋深一般為其直徑的25倍,然后做一個120mm左右長的90度彎鉤。 如果螺栓直徑很大(如45mm)埋深太深的話,可以在螺栓端部焊方板,即做一個大頭就可以了(不過也是有一定要求的)。埋深和彎鉤都是為了保證螺栓與基礎的摩擦力,不至于使螺栓發生拔出破壞。地腳螺栓有固定沒有強烈振動和沖擊的設備等作用。
地腳螺栓的抗拉能力就是圓鋼本身的抗拉能力了,大小等于截面面積乘以許用應力值(Q235B:140MPa, 16Mn or Q345:170MPA)就是設計時的允許抗拉承載力。就是將其截面面積(此時應當是螺紋處的有效面積)乘以鋼材的屈服強度(Q235屈服強度是235MPa)。由于設計值偏于安全,所以設計時的許用應力要小于屈服強度。
地腳螺栓常見問題解決方案:
1、地腳螺栓高度不合格
切除高出的多余部分,對螺紋進行從新處理;當螺栓偏低而差值小于15mm時用氧乙炔焰把螺栓燒紅,然后把它拉長。
2、地腳螺栓內部松動
螺栓松動時,應先把螺栓敲回原位,并將基礎的孔鏟成中間大、兩頭小的形狀,然后在螺栓上焊牢縱橫兩根圓鋼,用水將坑內沖洗干凈并灌漿,等凝固后再擰緊螺栓。
3、中心偏差
螺栓直徑小于30mm、中心偏差在10-30mm以內時,用氧乙炔焰將螺栓燒紅、用大錘打彎后,焊鋼板加固,以免螺栓擰緊時又復原位。螺栓直徑大于30mm,偏差較大時,可將螺栓切斷后,用一塊鋼板焊在螺栓中間。如螺栓強度不夠,可在螺栓的兩側再焊兩塊鋼板加固,加固鋼板的長度應為螺栓直徑的3-4倍。
地腳螺栓安裝:
首先我們選擇好了地腳螺栓之后,我們應該跟物件垂直,這樣才是正確的安裝地腳螺栓的開始。
其次,對于地腳螺栓安裝的時候會碰到死地腳螺栓澆灌之后進行第二次的混凝土澆灌,這樣就會把地腳螺栓都給灌死。
接著就是要把松動的地腳螺栓全部的鎖死,這樣才能夠保證地腳螺栓的受力能力更加的強悍。但是比較主要的就是在擰緊地腳螺栓的過程中不應該太過于用力,不然就會導致混凝土大量流出來,這樣就會起到適得其反的效果。
最后,為了能夠在工作的時候更加的細心,因此在地腳螺栓安裝的全過程中最好能夠做到全程記錄,這樣不僅僅能夠讓我們安裝地腳螺栓的技術不斷地提高,還有一個就是能夠在以后的時候?qū)τ诘啬_螺栓的維護或者是更換提供了便利的條件。
地腳螺栓常用安裝方法:
1、一次埋入法:澆灌混凝土?xí)r,將地腳螺栓埋入。當高塔等以傾覆控制時,地腳螺栓宜采用一次埋入法。
2、預留孔法:設備就位,將孔洞打掃干凈,將地腳螺栓放入孔中,設備定位找正后再用比原基礎高一級的無收縮細石混凝土進行澆灌,搗固密實。一次埋入之地腳螺栓中心至基礎邊緣的距離不應小于4d(d為地腳螺栓直徑),且不應小于150mm(d≤20時不應小于100mm),并不小于錨板寬度的一半加50mm,當不能滿足上述要求時,應采取適當措施,予以加強。結構用的地腳螺栓直徑不宜小于20mm。當承受地震作用時,應采用雙螺母固定,或采用其它有效防止松動的措施,但地腳螺栓的錨固長度應比非地震作用的錨固長度增加5d。
地腳螺栓的安裝規劃 地腳螺栓在基礎內松動的處理在近擰緊地腳螺栓時,可能將螺栓拔活,此時應先螺栓調整至原位置,并將螺栓周圍的基礎鏟出足夠的位置,然后在螺栓上焊縱橫兩個U形鋼筋,最后用水將坑內清洗干凈并灌漿,待混凝土凝固到設計強度后再擰緊活地腳螺栓偏差的處理活地腳螺栓偏差的處理方法,大致與死地腳螺栓的方法相同,只是可以將地腳螺栓拔出來處理。如螺栓過長,可在機床上切去一段再套螺紋;如螺栓過短,可用熱鍛法伸長;如位置不符,用彎曲法矯正。
當我們了解到地腳螺栓應用后,那就不得不對地腳螺栓的壽命要所有了解了,那就是地腳螺栓該如何防止時間、天氣、環境帶的腐蝕那?
1、介質的因素:盡管有些地腳螺栓不直接與介質接觸,但由于各種原因,具有腐蝕性的介質很可能被傳遞到地腳螺栓上,從而使地腳螺栓發生腐蝕。
2、環境的因素:如在潮濕的環境下,碳鋼材料的螺栓會被腐蝕。
3、螺栓材料的因素:在設計時,地腳螺栓雖然按規定選用,但往往只考慮螺栓的強度而沒有考慮到在特殊條件下,地腳螺栓在使用過程中會被腐蝕,因而沒有采用耐腐蝕材料,如不銹鋼等。
就是將其截面面積(此時應當是螺紋處的有效面積)乘以鋼材的屈服強度(Q235屈服強度是235MPa)。由于設計值偏于安全,所以設計時的許用應力要小于屈服強度。
